Aperçu ProduitsPanneau de toit rouleau formant la machineMachine à double rouleau à double couche machine à rouleau à double couche une machine à deux profils
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles

Machine à double rouleau à double couche machine à rouleau à double couche une machine à deux profils

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NKH MACHINERY
Certification: CE/SONCAP/CSA
Numéro de modèle: Roofing&Cladding
Conditions de paiement et expédition:
Quantité de commande min: 1 Unité
Prix: Négociable
Détails d'emballage: CARGAISONS NUES POUR LE PETIT PAIN ANCIEN AVEC LE COUPEUR DANS LE CONTENEUR DE 40FT, BOÎTE EN BOIS P
Délai de livraison: 90 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T
Capacité d'approvisionnement: 10 unités/mois
Contactez

Détail Infomation
Nom: double couche formant la machine Le poids: 5 t
Système de contrôle: Système de commande PLC Matière première: Feuilles de PPGI/Galvanized/Alu-Zinc/PPGL, G245-550
Matériau de l'arbre: La haute catégorie No.45 a forgé Matériau de rouleaux: acier 45#
Matériel de lame de coupe: Cr12, traitement thermique
Mettre en évidence:

Machine à former à double rouleau

,

Machine à former des rouleaux à double couche

Description de produit

Machine à double rouleau à double couche machine à rouleau à double couche une machine à deux profils 0
Machine à laminer à double couche, machine à former des rouleaux avec outillage, machine à former des rouleaux

Détail rapide:

  1. Épaisseur: 0,4-0,8 mm
  2. Matériau: G550/G350, feuilles prépeintes
  3. Largeur d'entrée: 1250 mm

Liste des machines:

  1. Décoiler hydraulique
  2. Exemplaire de rouleau à double couche
  3. Deux ensembles de dispositifs de coupe hydraulique
  4. Table d'arrêt ou dispositif d'empilage automatique
  5. Siemens PLC et IOP/ écran tactile, onduleur de marque Schneider

Description/détails des paramètres techniques de la ligne complète:

  • 5TX1250mm Un-Coiler hydraulique avec voiture à bobine

Système hydraulique pour élargir le trou intérieur de la bobine, moteur de pompe: 3 kW
Coil Diamètre intérieur = 510 ± 30 mm
Capacité de charge: max. 5 tonnes, largeur de bobine max. 1250 mm
Type de coude conique élargi
Moteur d'entraînement pour faire tourner la bobine, 3 kW, régulation manuelle de la vitesse de fréquence
Autre conception telle que le bras de défilement/le bras de support/la roue de bobine selon la demande

  • Ruloir d'entrée et dispositif manuel de pré-tissage

Deux ensembles de dispositifs de pré-cisaillement
pour couper uniquement l'extrémité de la dernière feuille
Épaisseur de travail max. 0,8 mm

  • Machine à former des rouleaux avec détails de coupe comme indiqué ci-dessous:
Matériau de formage de rouleaux appropriéPlaques d'acier de couleur ou d'acier galvanisé
Épaisseur00,4 mm à 0,8 mm
Largeur d'entrée de bobine1250 mm
Conception du châssis de voitureConception de plaque murale-cadre, double couche
Étapes de formage du rouleauDes étapes 20/20 par exemple.

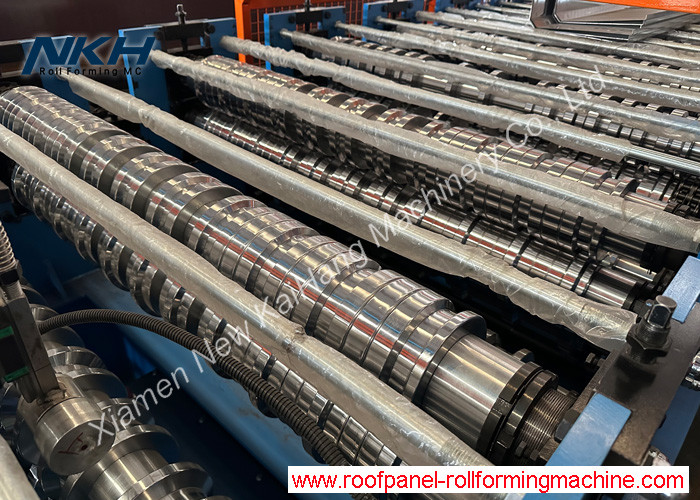

Matériau du rouleau

Acier 45#, tours CNC, revêtus de chrome dur
Option : avec traitement thermique des rouleaux

Diamètre des puitsΦ75 mm
Puissance du moteur principal5.5 kW avec réducteur
Vitesse de formage du rouleau15-20m/min (Vitesse supérieure disponible, selon les spécifications requises par l'acheteur)
Puissance du groupe hydraulique4.0 kW ou 5,5 kW
Matériau du coupeurCr12, traitement auditif/Cr12Mov, traitement thermique
Norme de tension électrique380V/50Hz/3PH ou selon les exigences
Couleur majeure de la machineRAL 5015 (bleu) ou selon les exigences
  • Système de commande PLC

PLC de marque Siemens et écran tactile, Inverteur de marque Schneider/Shihlin/Delta, codeur Omron

Tolérance de coupe à la longueur≤±1 mm

Voltage de commande 24V

  • Produit sans alimentation, 3 unités

Applications:

Une machine de formage à rouleaux à double feuille est généralement constituée d'un décoiler, de deux guides d'alimentation à entrée avec cisaillement à entrée en option, de deux systèmes de formage à rouleaux,un châssis de coupe avec deux matrices de coupe (une presse hydraulique sera équipée tant que cette machine de formage à rouleaux à double niveau est conçue pour produire des carreaux de toit vitrés métalliques)La machine de formage de rouleaux à double couche est équipée d'un découler hydraulique et d'une machine d'empilage automatique en option selon les exigences.Pour les clients européens, il y a des couvertures de sécurité ainsi qu'un signe CE sur le corps de la machine.

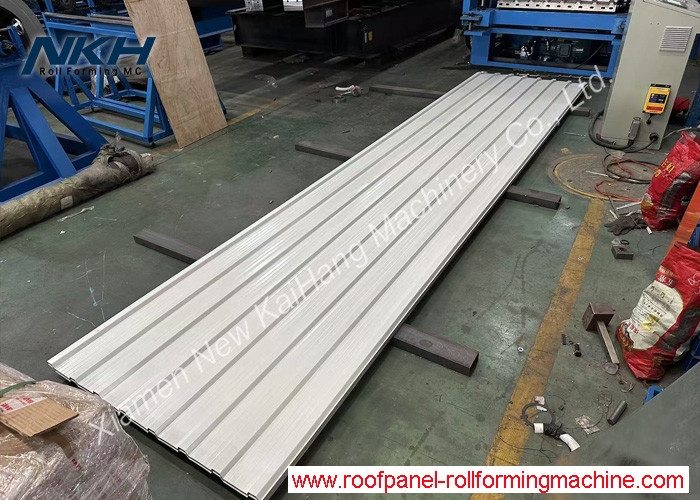

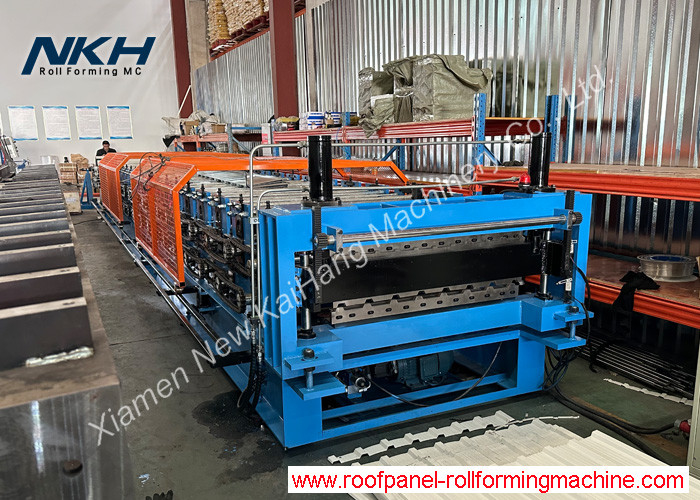

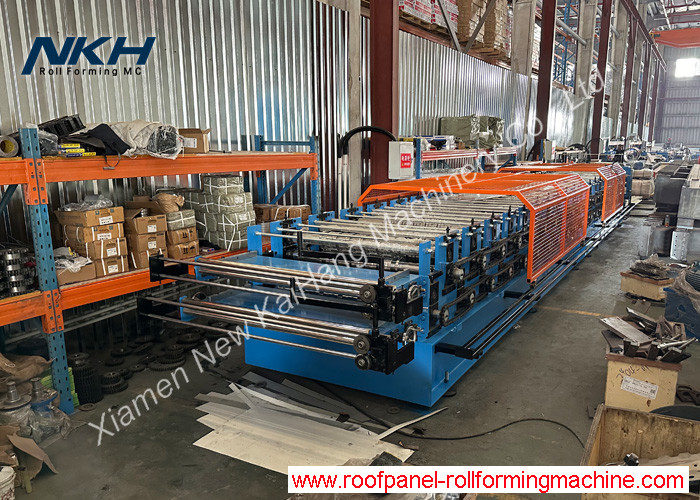

Dessin de profil/conception/photos de référence de l'équipement:
Machine à double rouleau à double couche machine à rouleau à double couche une machine à deux profils 1
