YX22-211-1105 Machine de formage en rouleaux de carreaux de toiture métalliques à entraînement de servo-moteur

Description de produit

Machine de formage en rouleaux de carreaux de toits métalliques

Applications:

Les carreaux métalliques de toit à étages produits par une machine de formage de rouleaux de carreaux vitrés à partir de feuilles prépeintes de haute qualité sont le plus souvent utilisés comme toiture sur des villas ou certains bâtiments résidentiels.

Il n'y a qu'une différence majeure entre un toit vitré en métal et un toit en métal ordinaire: les marches.Un panneau de toit en métal ordinaire avec des marches est appelé une tuile de toit vitrée en métal.!

Détail rapide:

1. Épaisseur: 0,3 mm à 0,5 mm
2. Matériau: bobine prépeinte de haute qualité
3. Largeur d'entrée: 1250 mm
4. Largeur effective: 1100 mm
5. Poids du matériau: 5 MT en série
6. Mode de conduite: roulement par engrenage/brochet

Liste des machines:

1. Réservoir hydraulique de décoiling ou de décoiling manuel
2. Exemple de roulement
3. Dispositif hydraulique de tirage d'escalier, arrêt pour appuyer
4. Dispositif de coupe hydraulique après pressage de tuiles par étapes
5. Réservoir épuisé
6. Systèmes de commande PLC

Description/détails des paramètres techniques de la ligne complète:

• 5TX1250 mm décoiler hydraulique

Système hydraulique pour élargir le trou intérieur de la bobine, puissance de la pompe: 3 kW

Le diamètre intérieur de la bobine est de 508 mm

Capacité de chargement: 5 tonnes maximum

Largeur maximale de la bobine 1250 mm

Moteur d'entraînement pour faire tourner la bobine, 3 kW

Type de coude conique élargi

• Ruloir d'entrée et dispositif manuel de pré-câblage (sans alimentation)

Pour couper le bout de la dernière feuille seulement

Épaisseur de travail max. 0,6 mm

• Machine à former des rouleaux avec détails de traçage et de coupe d'escaliers comme indiqué dans le tableau ci-dessous:

• Système de commande PLC

PLC de marque Siemens et écran tactile, Inverteur de marque Schneider/Shihlin/Delta, codeur Omron

Contrôler automatiquement la quantité, la longueur de dessin (250-350 mm) et la longueur de coupe (min.800 mm).

Tolérance de coupe à la longueur≤±1 mm

Voltage de commande 24V

• Produit sans alimentation, 3 unités

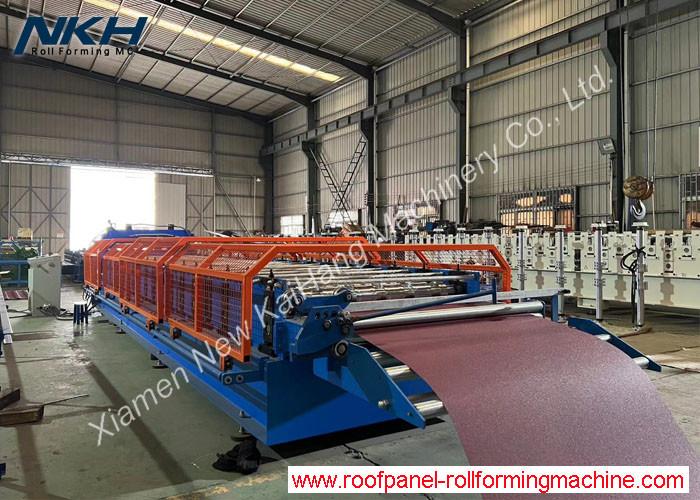

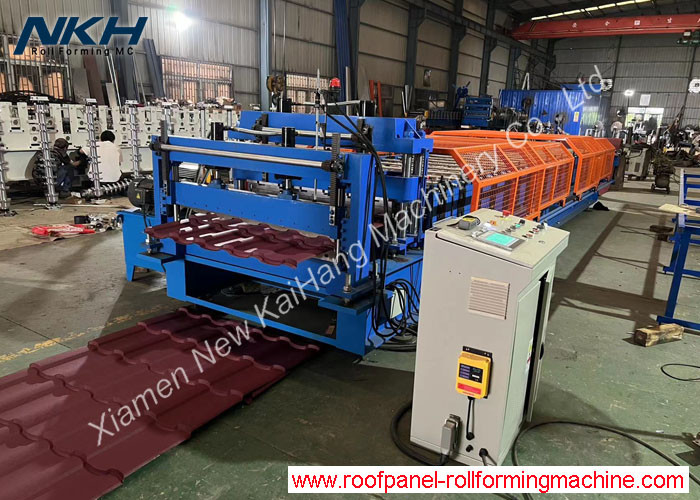

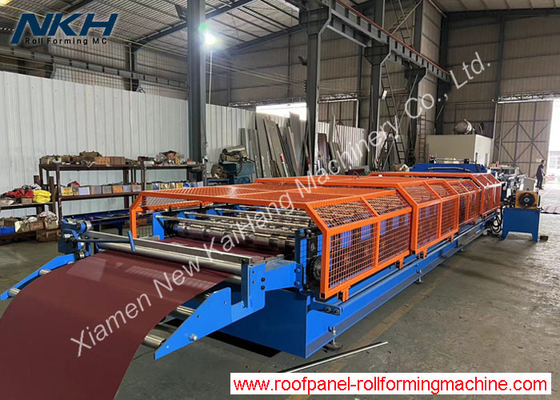

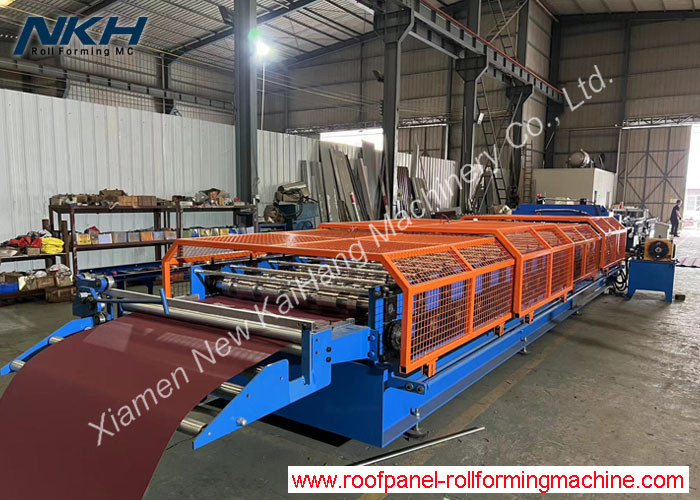

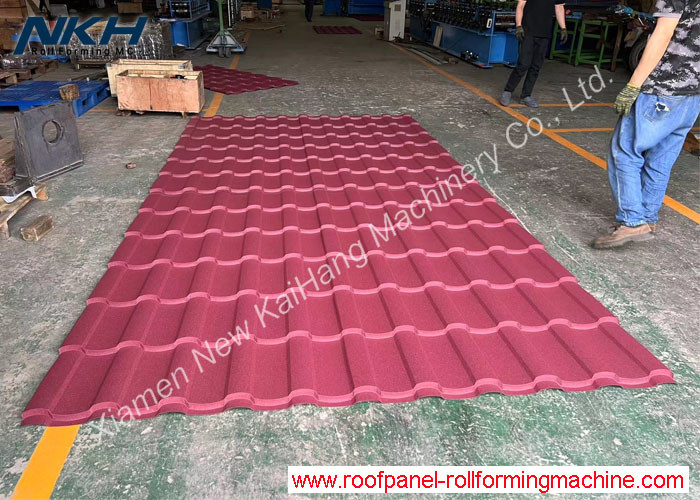

Dessin de profil/conception/photos de référence de l'équipement:
