Description de produit
Machines de formage de rouleaux en tubes vers le bas de tôles d'acier
Caractéristiques de la machine de formage de rouleaux à traction descendante:
Un tuyau d'évacuation a de nombreux noms différents tels que tuyau d'eau, tuyau d'évacuation, tuyau d'évacuation et tuyau d'évacuation du toit, etc. Selon wiki, les tuyaux d'évacuation sont principalement appliqués comme ci-dessous:
Au tout début, les tuyaux sont en plastique, puis en PVC; en raison de l'avancement de la technologie de formage des rouleaux, les gens se tournent vers les tuyaux formés en rouleaux, et à l'époque moderne,la plupart des tuyaux de descente ou de pluie ont été fabriqués à partir d'acier prépeint, en acier galvanisé, en aluminium ou en cuivre.
Détail rapide:
1Épaisseur: 0,4-0,6 mm
2Matériau: acier prépeint, acier galvanisé, aluminium ou cuivre
3Largeur d'entrée: 518 mm
4Poids du matériau: 3 MT
5Diamètre intérieur de la bobine: 470 mm
6Matériau des rouleaux: 45#, CNC, recouvert de chrome
7Matériau de coupe: Cr12, traitement thermique
8Tolérance de coupe: ± 1 mm
Liste des machines:
1. 3TX600 mm Décoiler hydraulique et entraîné
2. machine à former des rouleaux
3. Dispositif de coupe hydraulique
4La table est épuisée.
5Systèmes de commande PLC
Description/détails des paramètres techniques de la ligne complète:
- 3TX600mm Décoiler hydraulique et entraîné
Type de roulement motorisé
Système hydraulique pour bobine d'expansion-ouverture interne avec 4 palmes
Système d'expansion de liaison-connexion
Puissance de la pompe = 1,5 kW
Invertisseur de fréquence pour régler la vitesse de rotation: Moteur: 2,2 kW
Capacité de charge = 3 tonnes;
Le diamètre intérieur de la bobine est de 451 à 530 mm
Le diamètre extérieur de la bobine = max.1500 mm
Largeur de la bobine = 600 mm maximum
Moteur d'entraînement pour faire tourner la bobine
Commutateur de limite pour le dispositif d'arrêt/démarrage automatique
- Machine à former des rouleaux avec détails de coupe comme indiqué ci-dessous:
| Matériau de formage de rouleaux approprié |
Acier prépeint, acier galvanisé, aluminium ou cuivre |
| Épaisseur |
00,4 mm à 0,6 mm |
| Largeur d'entrée de bobine |
518 mm |
| Conception du châssis de voiture |
Conception du cadre de plaque murale |
| Étapes de formage du rouleau |
20 étapes |
| Matériau du rouleau de formage |
Acier 45#, tours CNC, revêtus de chrome dur |
| Diamètre des puits |
Φ75 mm |
| Puissance du moteur principal |
7.5 kW avec réducteur |
| Vitesse de roulement du rouleau |
12 à 15 m/min |
| Puissance du groupe hydraulique |
4.0 Kw |
| Matériau de la lame de coupe |
Cr12, traitement de l'oreille |
| Norme de tension électrique |
380V/50Hz/3PH ou selon les exigences du client |
| La couleur principale de la peinture à la machine |
RAL 5015 (bleu) ou selon les exigences du client |
PLC de marque Siemens et écran tactile, Inverteur de marque Schneider/Shihlin/Delta, codeur Omron
Tolérance de coupe à la longueur≤±1 mm
Voltage de commande 24V
- Étagère de produit non alimentée, longue de 4 mètres

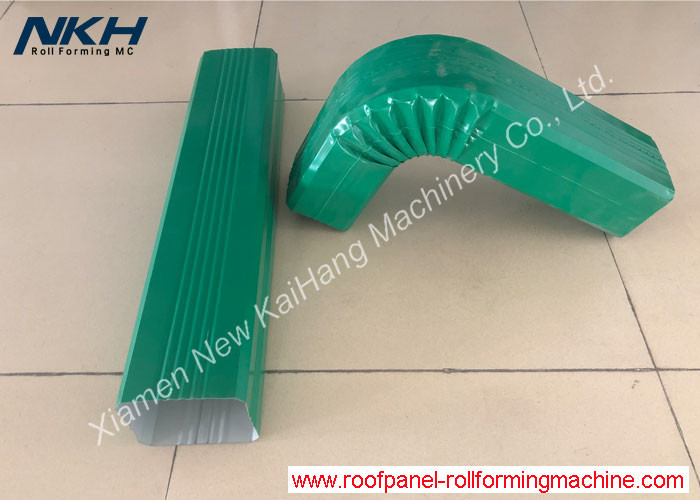

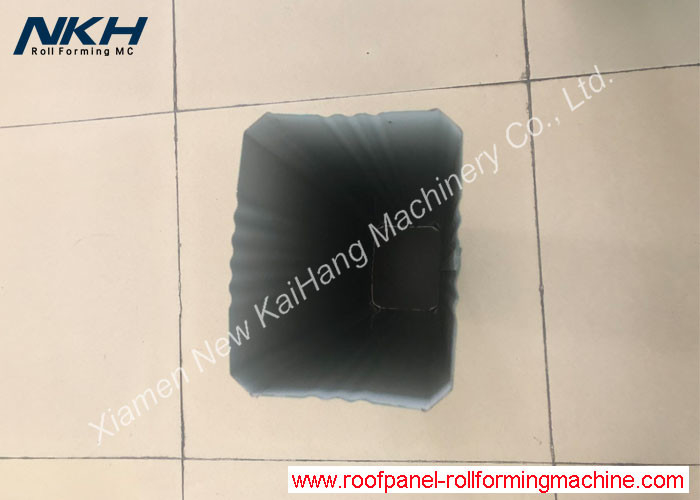

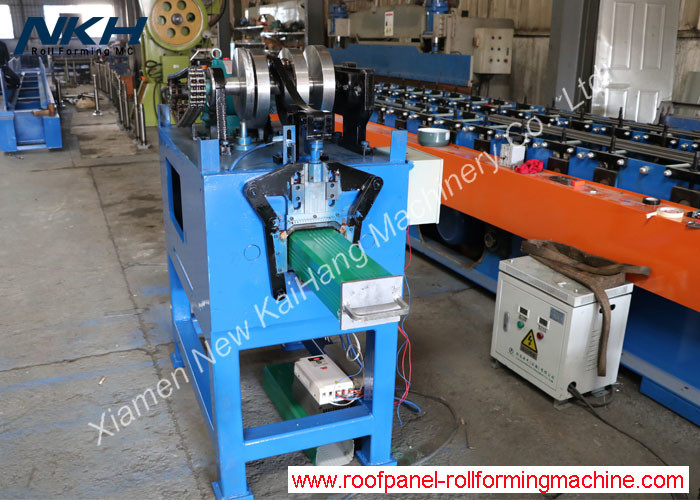

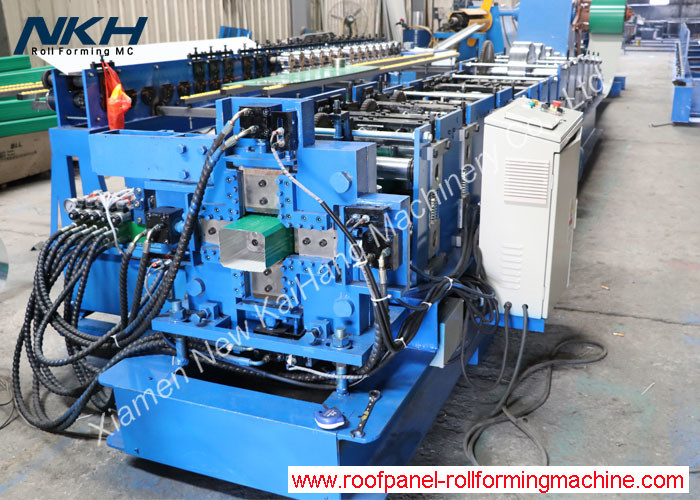

Dessin de profil/conception/photos de référence de l'équipement:
