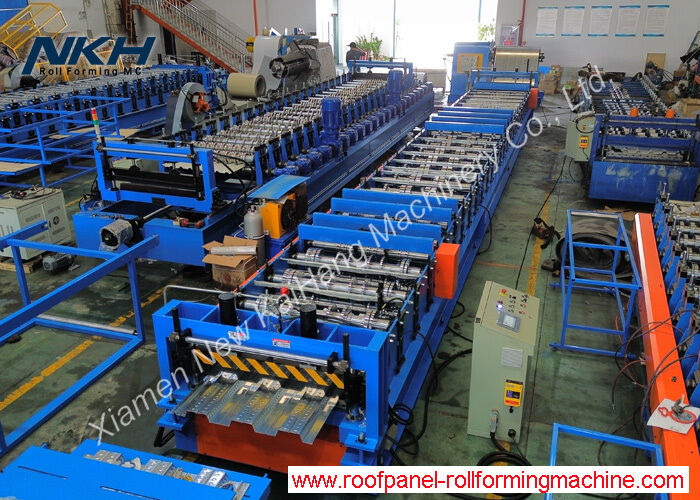

YX54-321-960 Machine de formage de rouleaux de pont Panneau de pont métallique pour la construction en acier

Description de produit

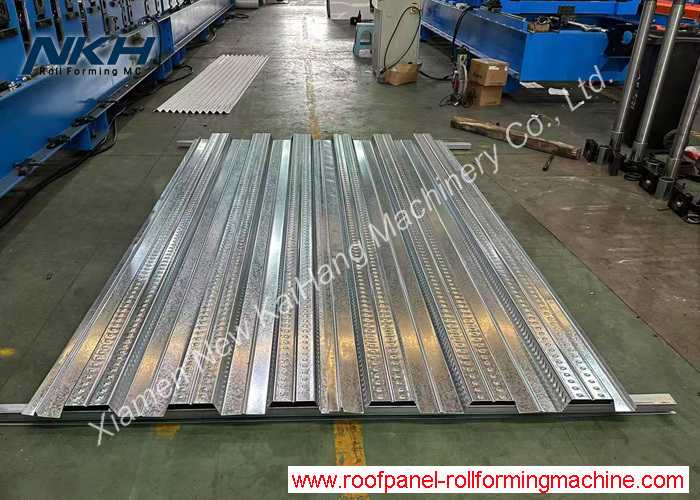

Machine de formage de rouleaux de revêtement de sol métallique, côte hauteur 54 mm, panneau de revêtement de plancher métallique composite

Détail rapide:

1. Épaisseur: 0,8-1,2 mm
2. Matériau: tôles galvanisées, G350-550
3. Largeur de la bobine: 1219/1250 mm
4. Largeur effective: 960 mm
5. Poids du matériau: 5 tonnes, 6 tonnes, 7 tonnes, 8 tonnes, 10 tonnes
6. Diamètre intérieur de la bobine: 510 mm +/- +30 mm
7. Mode de conduite: à moteur
8. Mode de coupe: par groupe hydraulique
9. Tolérance de coupe: ±1 mm

Applications:

Decks de toits en acier: Les toits en acier sont généralement fabriqués pour la construction de toits inclinés, plats ou incurvés sur presque tous les types de bâtiments.
Deck métallique composite: Les decks métalliques composites ont des répliques dans les côtes verticales conçues pour être entrelacées avec des dalles de béton,créer une dalle de béton armé pour développer un système de plancher composite.
Deck en forme métallique: Les decks en forme métallique sont produits et largement utilisés également dans la construction de planchers comme base en acier permanente pour les dalles de béton armé coulées.
Deck architectural: Ce type de pont en acier offre aux architectes et ingénieurs la possibilité de créer des conceptions étonnantes pour des intérieurs saisissants et spacieux,ainsi que des extérieurs spectaculaires et performants.
Deck de pont: lorsqu'un pont dispose de poutres principales installées à des points appropriés, des poutres en acier peuvent être placées à travers les poutres sans supports supplémentaires,adapté à la construction neuve et à la réhabilitation de ponts.

Description/détails des paramètres techniques de la ligne complète:

• 5TX1250mm Décoiler hydraulique avec/sans moteur à bobine

Système d'expansion par groupe hydraulique, moteur de pompe: 3 kW

Moteur entraîné pour faire tourner la bobine, moteur: 3 kW

Coil Diamètre intérieur = 510+/-30 mm

Largeur de la bobine = max.1250 mm

Type de coude conique élargi

Capacité de charge = Max. 5 tonnes

Les bras de snubber sur le dessus par pneumatique ou hydraulique selon la commande

Le wagon à bobine inclus ou exclus selon la commande

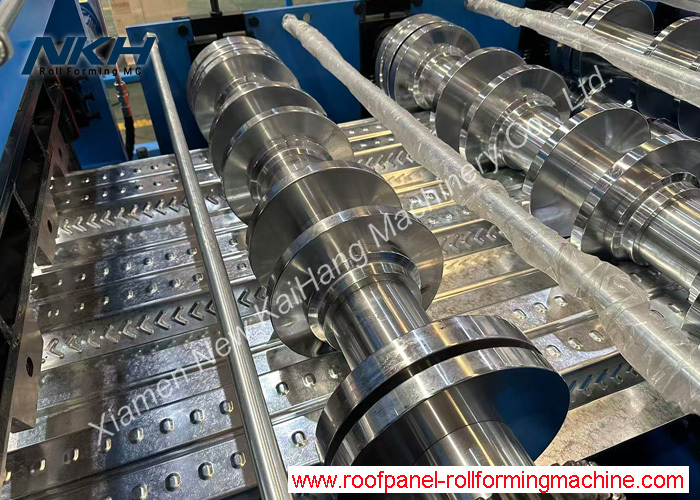

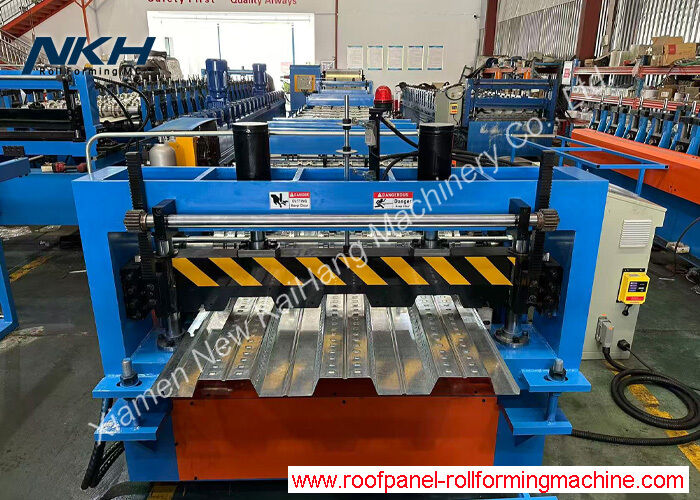

• Machine à former des rouleaux avec détails de coupe comme indiqué ci-dessous:

• Système de commande PLC

PLC et écran tactile de la marque Siemens, Inverteur de la marque Schneider/Shihlin/Delta, codeur Omron

Tolérance de coupe à la longueur≤±1 mm

Voltage de commande 24V

Éléments électriques basse tension de la marque Schneider

• Produit sans alimentation, 3 unités
